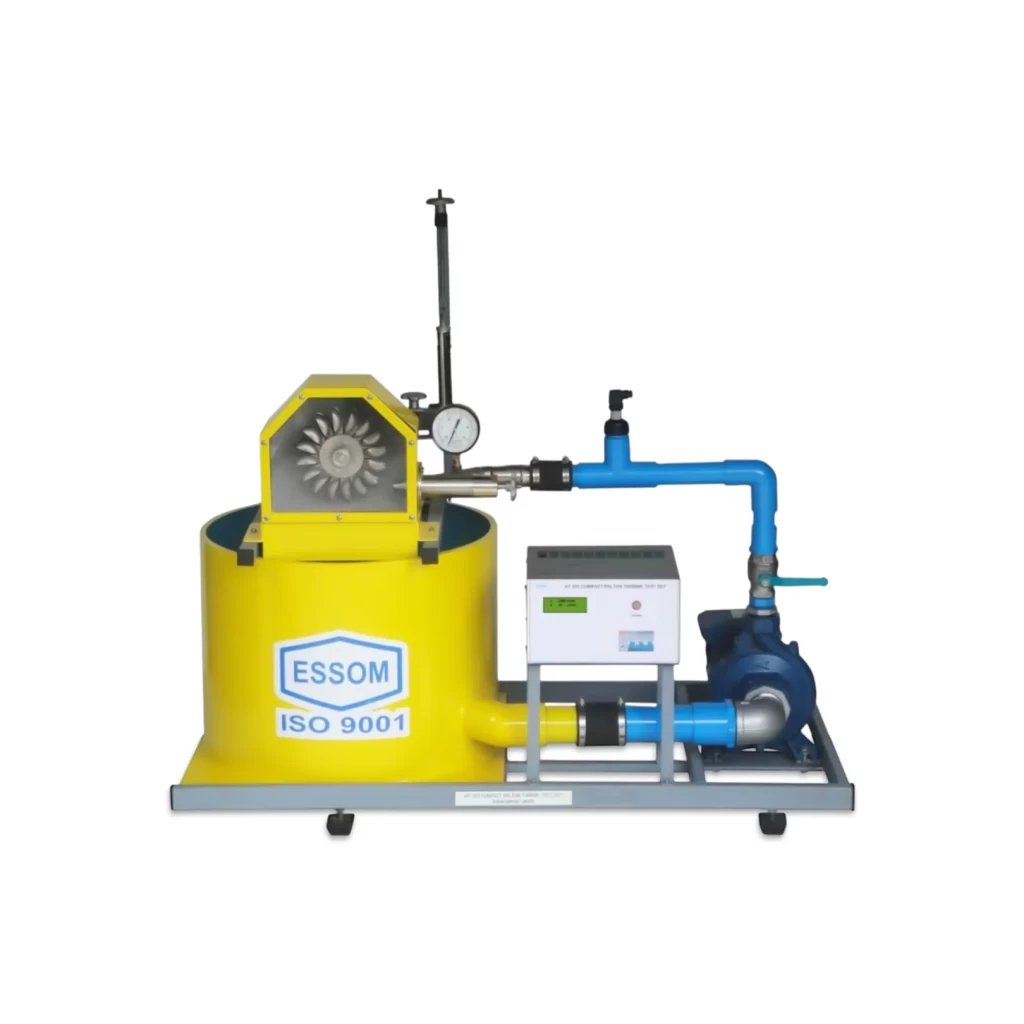

Turbina Pelton

• Este equipo de banco autónomo ha sido diseñado para el análisis práctico del comportamiento de una turbina Pelton bajo diferentes condiciones de caudal y altura. Es ideal para aplicaciones educativas y de investigación en ingeniería hidráulica.
•
• El sistema incluye un tanque de almacenamiento, una bomba para generar presión, una turbina Pelton con boquilla ajustable, un dinamómetro para medición de par, y una completa instrumentación para el monitoreo de variables clave durante los ensayos. La boquilla dirige el chorro de agua hacia los álabes del rotor, permitiendo evaluar el rendimiento de la turbina en distintas configuraciones.

Ensayos posibles:

• * Relación entre par y velocidad a diferentes alturas y caudales.
• * Potencia de salida en función de la velocidad bajo distintos niveles de carga.
• * Evaluación de la eficiencia de la turbina según velocidad, altura y caudal.
• * Análisis de las características dinámicas del funcionamiento (carreras).

Características:

• * Construcción: Corredor, boquilla y carcasa de acero inoxidable con ventana transparente.
• * Potencia de frenado: Más de 400 W.
• * Bomba de Motor: 2,2 kW.
• * Dinamómetro: Freno mecánico con amortiguador, refrigerado por agua y sistema antisalpicaduras.
• * Tanque de almacenamiento de agua: 1 unidad.
• * Instrumentos de medición.
• * Par motor: Balanzas de resorte.
• * Presión: Manómetro.
• * Sensores digitales: Caudal y velocidad, con pantalla.
• * Fuente de alimentación: 220 V, 1 fase, 60 Hz.

Beneficios:

• Permite estudiar de forma práctica el comportamiento de una turbina Pelton bajo diferentes condiciones de caudal y altura, emulando situaciones reales de operación.
•
• No requiere instalaciones externas adicionales. El sistema incluye todo lo necesario: bomba, tanque, turbina, dinamómetro e instrumentación.
•
• Fabricado en acero inoxidable, resistente a la corrosión y al desgaste, con ventana transparente para visualización del flujo de agua.
•
• Mediante sensores digitales, manómetros y balanzas de resorte, se pueden medir variables clave como par, presión, caudal y velocidad en tiempo real.
•
• Incluye un freno mecánico con amortiguador y sistema de refrigeración por agua con protección antisalpicaduras, ideal para ensayos prolongados con mayor seguridad.
