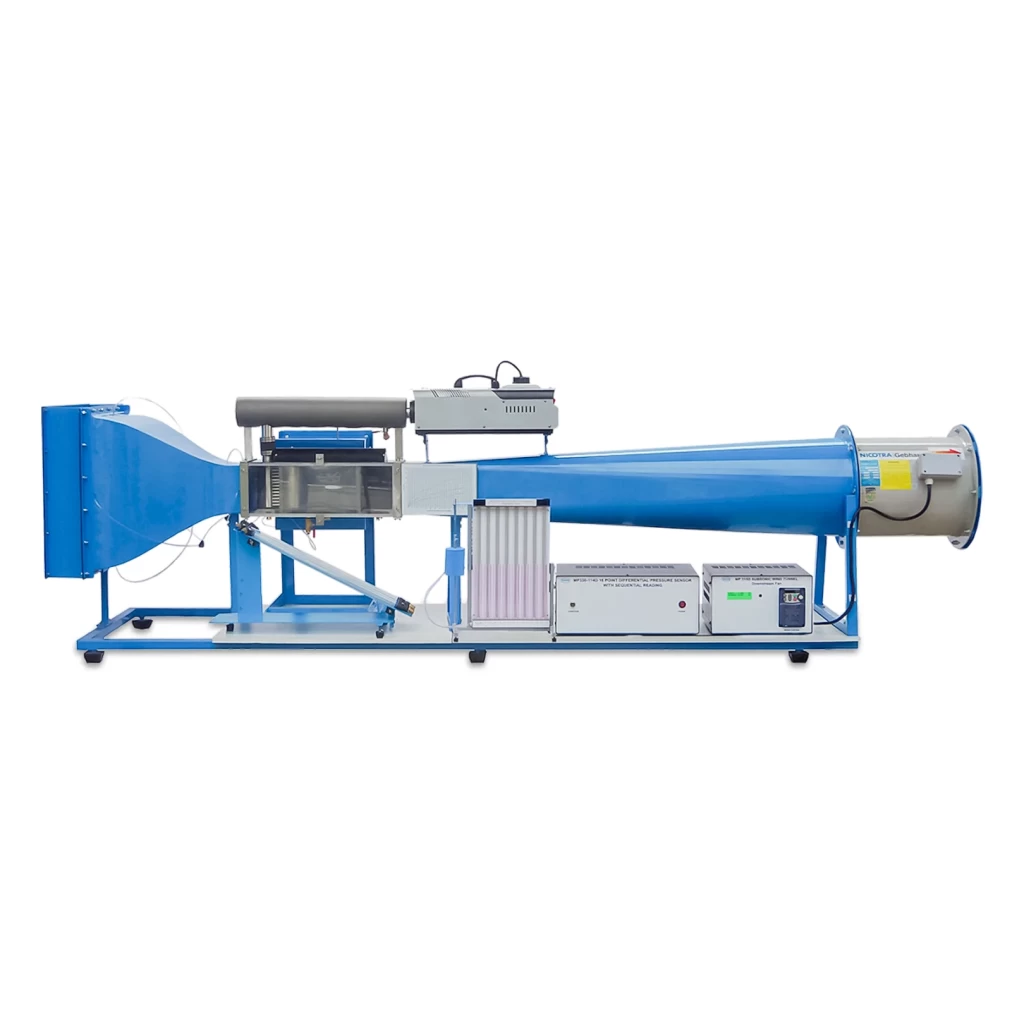

Túnel De Viento Subsónico

• Este túnel de viento de circuito abierto y flujo descendente está diseñado para la enseñanza y experimentación en aerodinámica subsónica. Su diseño permite utilizar diversos modelos y accesorios opcionales para una amplia gama de prácticas y ensayos.
• El flujo de aire entra a través de una malla metálica y un enderezador que estabilizan la corriente. Una sección de contracción con alta relación geométrica asegura una velocidad uniforme al llegar a la cámara de pruebas, fabricada en material transparente para una mejor visualización. Posteriormente, un difusor de ángulo bajo guía el flujo hacia el ventilador, optimizando el rendimiento aerodinámico. Las superficies internas de las secciones de contracción y difusor cuentan con un acabado de alta calidad para reducir los efectos de la capa límite. El ventilador cuenta con un impulsor de aluminio fundido con diseño aerodinámico y su velocidad se controla mediante un inversor.
• El equipo incluye cuatro tomas de presión estática conectadas a un colector que minimiza la interferencia del modelo sobre las mediciones. La velocidad del aire se monitorea con un manómetro inclinado y una gráfica de calibración. Los modelos se colocan sobre un soporte de equilibrio de dos componentes con pantalla digital para medir la fuerza de arrastre y sustentación. Además, el soporte permite ajustar rápidamente el ángulo de incidencia, indicado en una escala angular.
• El túnel se encuentra montado sobre una estructura robusta con bases ajustables para su colocación sobre mesa de trabajo.

Ensayos posibles:

• * Medición de presión y velocidad del aire.
• * Cálculo de coeficientes de arrastre en cuerpos como esferas, hemisferios, discos y perfiles aerodinámicos.
• * Evaluación de los coeficientes de resistencia y sustentación en perfiles alares.
• * Análisis de distribución de presión sobre superficies como cilindros o perfiles aerodinámicos.
• * Estudio de la capa límite sobre una placa plana mediante la distribución de presión total.
• * Visualización de líneas de corriente usando generador de humo.
• * Observación de estelas formadas detrás de los modelos.

Características:

• * Admirador: Diámetro de 300 mm | Impulsor de pala aerodinámica de una sola etapa.
• * Relación del área de contracción: 9:1.
• * Sección de prueba: 150 mm x 150 mm x 450 mm (transparente en tres lados)
• * Velocidad máxima del aire: Más de 30 m/s
• * Instrumentos de medición: Manómetro de agua tipo gemelo.
• * Medición de velocidad del viento por presión diferencial en sección de contracción con gráfico de calibración.
• * Sensores con pantalla digital
• * Sustentación y arrastre: Balanza de dos componentes con soporte para modelos
• * Fuente de alimentación: 220 V, 1 fase, 60 Hz (otras opciones disponibles bajo pedido)

Beneficios:

• Alta precisión en las mediciones: Gracias a sus sensores digitales, manómetro de agua y sistema de presión estática distribuida, ofrece datos confiables para el análisis de flujo.
•
• Versatilidad experimental: Permite múltiples ensayos, desde medición de velocidad y presión hasta visualización de líneas de corriente y estudio de capa límite.
•
• Diseño optimizado para el estudio del flujo: Sección de contracción con alta relación geométrica y difusor de ángulo bajo garantizan un flujo uniforme y bajo nivel de turbulencia.
•
• Visualización clara del ensayo: Cámara de prueba transparente en tres lados para observar directamente el comportamiento aerodinámico de los modelos.
•
• Alto rendimiento aerodinámico: Ventilador con impulsor aerodinámico y control de velocidad por inversor para un flujo estable y controlado.
