Sistema Automático Uniaxial Y Triaxial De Rocas

En Stock

Este equipo automatizado permite determinar con precisión el módulo elástico, coeficiente de Poisson  y la resistencia de muestras de roca bajo condiciones triaxiales y uniaxiales, ideal para estudios avanzados en mecánica de rocas y caracterización geotécnica.

SKU: 21096
Categorías Rocas y Concreto

Descripción

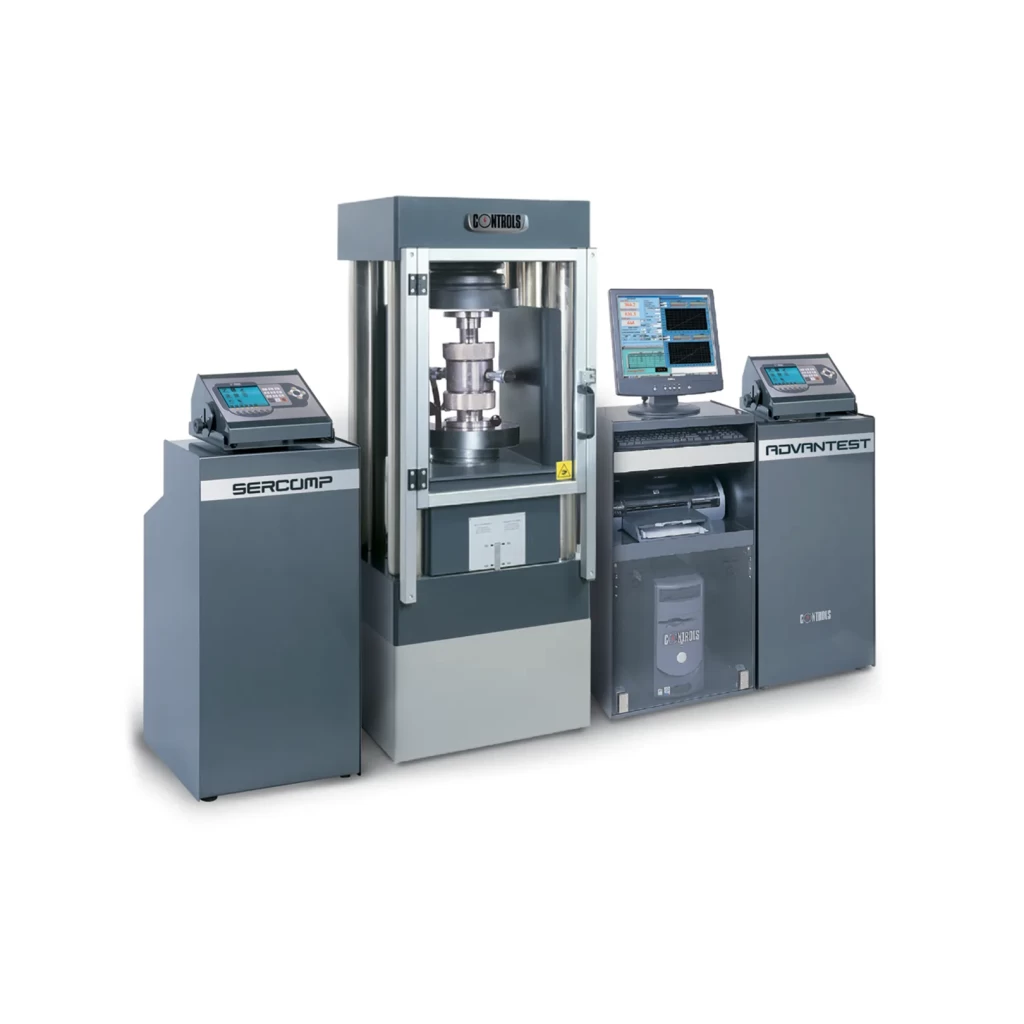

El sistema automático de ensayos de trayectoria de tensión CONTROLS ha sido diseñado para evaluar el comportamiento mecánico de diversos tipos de roca, desde areniscas blandas hasta mármoles de alta resistencia. Esta solución completa permite realizar ensayos uniaxiales y triaxiales de forma precisa y automatizada, ideal para aplicaciones geotécnicas, mineras y de ingeniería civil.
El sistema está compuesto por varios elementos integrados:
Consola ADVANTEST ROCK
Es la unidad principal de control servohidráulico que aplica la carga axial durante el ensayo, cumpliendo con las normativas internacionales correspondientes. Incluye un software avanzado específico para pruebas triaxiales, el cual también gestiona la consola SERCOMP ROCK y permite calcular automáticamente la envolvente de falla de la muestra. Este sistema ofrece rampas de carga y descarga programables, y puede ser adaptado para ensayos controlados por carga, tensión, desplazamiento o deformación en diferentes materiales como concreto, concreto reforzado con fibras o concreto lanzado (con los accesorios adecuados).
Consola SERCOMP ROCK
Funciona como unidad de control remoto para la aplicación y regulación de la presión de confinamiento dentro de la celda Hoek, utilizada exclusivamente en ensayos triaxiales. Está completamente integrada al software ADVANTEST ROCK y cuenta con cuatro canales adicionales para conectar transductores de deformación o desplazamiento, permitiendo un monitoreo más detallado del comportamiento de la muestra.
Software Integrado
Ambas consolas se conectan a un único ordenador, que gestiona la adquisición de datos en tiempo real y facilita el análisis de resultados. El software muestra de manera clara y continua parámetros como la carga axial, la presión de confinamiento en la celda Hoek, y la deformación de la muestra obtenida mediante galgas extensométricas o transductores externos. Además, admite la conexión de sensores adicionales según las necesidades de investigación o control.
Marco de Compresión de Alta Rigidez
Para garantizar la máxima estabilidad y precisión durante los ensayos, se utiliza un bastidor de compresión robusto, seleccionado de la línea de marcos de alta capacidad de CONTROLS recomendado especialmente para materiales con alta resistencia y fragilidad.
Celda Hoek
Se encuentra disponible en diferentes modelos para adaptarse a diversos tamaños de muestra, desde el tipo AX (diámetro de 30,10 mm) hasta HQ (diámetro de 63,5 mm).
Este sistema permite realizar ensayos triaxiales completamente automáticos, incluyendo múltiples etapas de falla en una sola muestra, lo que permite trazar la envolvente de falla completa de forma eficaz y sin necesidad de realizar múltiples pruebas.
Características:
Advantest 9 Rock
* Presión máxima de trabajo: 700 bar

* Caudal máximo de aceite: 2 lpm a baja presión, 0,7 lpm a alta presión

* 4 puertos hidráulicos para la conexión de marcos de prueba

* Control de caudal mediante válvula proporcional servocontrolada

* Sistema de refrigeración de aceite con ventilación forzada

* 4 válvulas ON/OFF con control electrónico
Sercomp 7 Rock
* Presión máxima de trabajo: 700 bar

* Caudal máximo de aceite: 0,7 l/min

* Control de caudal mediante válvula proporcional servocontrolada

* 4 canales adicionales para transductores de tensión/desplazamiento

* Potencia nominal: 750 W

* Dimensiones (LxAnxAl): 470x410x1000 mm

* Peso aproximado: 120 kg
Beneficios:
Ensayos completos en un solo sistema
Permite realizar ensayos uniaxiales y triaxiales de forma automatizada, facilitando el estudio del comportamiento mecánico de diversos tipos de roca sin necesidad de equipos adicionales.
Control servohidráulico de última generación
Las consolas ADVANTEST ROCK y SERCOMP ROCK ofrecen un control preciso del ensayo mediante válvulas proporcionales servocontroladas, ideal para estudios avanzados en geotecnia, minería e ingeniería estructural.
Alta precisión en la adquisición de datos
Gracias a su software avanzado y sensores integrados, el sistema proporciona mediciones precisas de carga axial, presión de confinamiento y deformación, garantizando resultados confiables y repetibles.
Cumplimiento normativo y confiabilidad internacional
Diseñado conforme a estándares internacionales, este sistema garantiza confiabilidad y validez de los resultados para aplicaciones profesionales y científicas.
Ahorro de tiempo y mayor productividad
Al automatizar tanto el control de carga como la presión de confinamiento, el sistema reduce la intervención manual y mejora la eficiencia operativa en laboratorios o centros de investigación.
Interfaz intuitiva y monitoreo en tiempo real
El software integrado muestra en pantalla todos los parámetros relevantes durante el ensayo, lo que facilita el control, análisis y documentación inmediata de los resultados.
