Rueda Hamburgo

En Stock

Equipo especializado para evaluar la resistencia a la formación de surcos y la susceptibilidad a la humedad en mezclas asfálticas en caliente (HMA). Simula cargas de tráfico repetidas en condiciones controladas, midiendo la deformación y degradación de las muestras para optimizar el diseño y durabilidad del pavimento.

SKU: 21100
Categorías Suelos, Asfalto y Fundición

Descripción

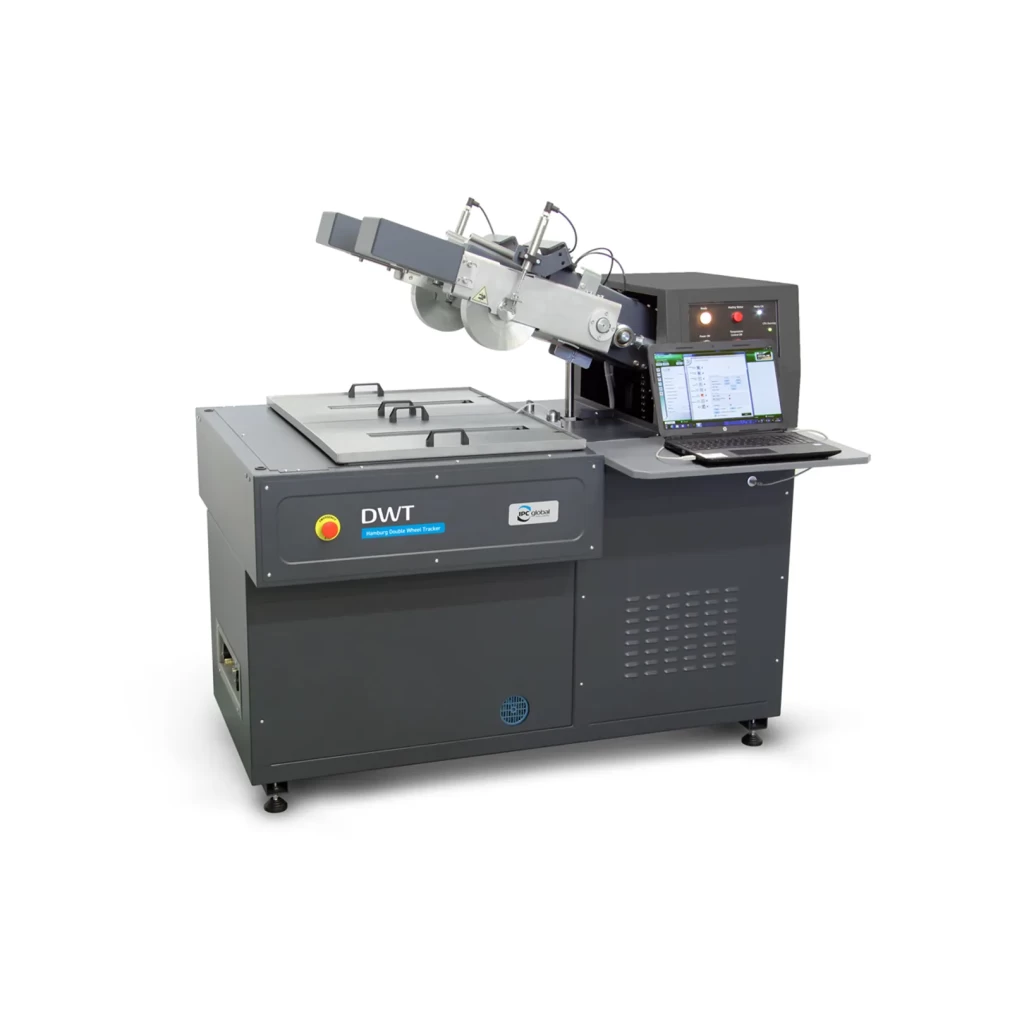

El Rastreador de Doble Rueda tipo Hamburgo (DWT) es un equipo diseñado para evaluar el desempeño de mezclas asfálticas en caliente (HMA) como parte de programas de ensayo basados en SuperPave. Este sistema permite analizar la resistencia a la formación de roderas y la susceptibilidad a la humedad de los materiales, contribuyendo a un diseño más eficiente y duradero de infraestructuras viales.
Disponemos de versiones que cumplen con diversas normativas internacionales, incluyendo:
* Norma EN 12697-22
* Norma AASHTO T324
* Versión universal AASHTO/EN, que permite mayor flexibilidad de uso en distintos entornos normativos
Diseño versátil y funcional
Se ofrecen dos configuraciones del equipo:
* Con acceso completo al baño de agua
* Con puertas correderas transparentes, tapas de protección y sistema automático de llenado y nivelación de agua
Estructura del equipo
Fabricado en chapa de acero con recubrimiento en polvo, incorpora puertas correderas transparentes que permiten una fácil observación del proceso de ensayo.
Sistema de carga de ruedas
Cada rueda aplica una carga constante de 705 N. Al finalizar el ensayo, un sistema motorizado eleva automáticamente el conjunto de ruedas, facilitando la extracción de las muestras.
Carro de seguimiento de ruedas

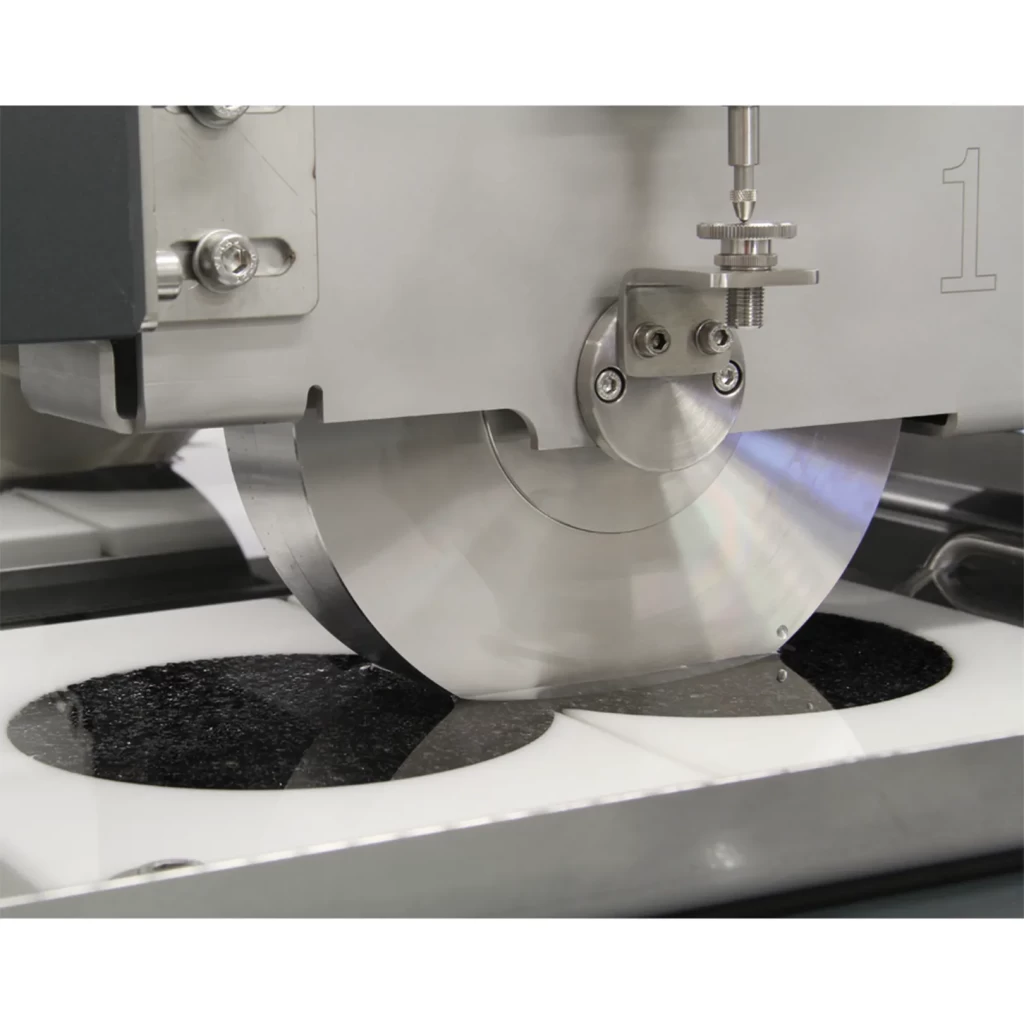

Las ruedas realizan un recorrido de 230 mm hacia adelante y hacia atrás sobre una placa fija. La velocidad de ensayo es ajustable entre 20 y 30 ciclos por minuto (equivalente a 40–60 pasadas). También se encuentran disponibles moldes especiales para muestras circulares obtenidas de compactadores giratorios o núcleos perforados.
Control de temperatura de alta precisión
Compatible con ensayos en baño de agua o aire caliente. Cumple y supera los requisitos de AASHTO T324, con control térmico de alta precisión:
* Rango de temperatura: hasta 70 °C
* Precisión: ±0,5 °C
* Nivel de agua: 20 mm por encima de la muestra, conforme a especificación
Sistema de medición de deformación

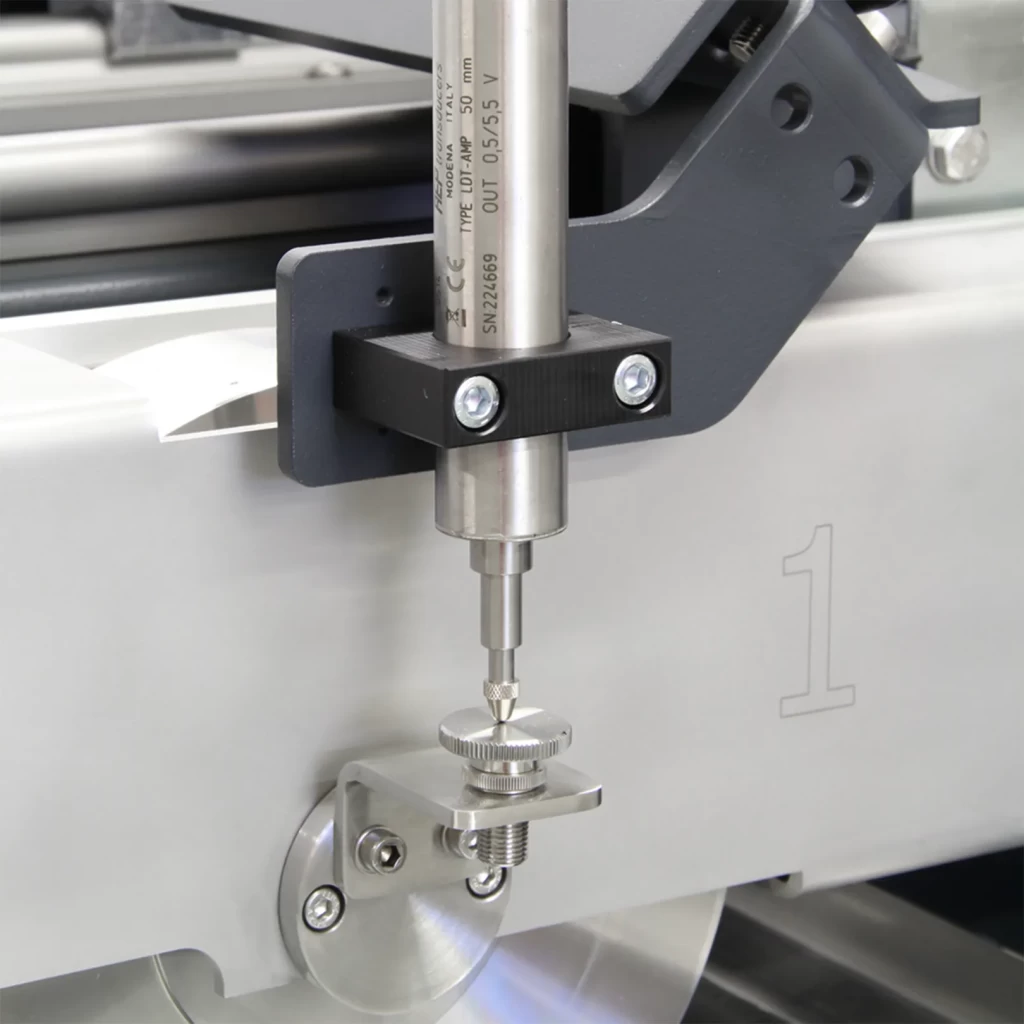

Cada rueda está equipada con transductores de profundidad (RUT DEPTH) que miden deformaciones de 0 a 50 mm con una resolución de ±0,01 mm, garantizando una medición precisa y confiable de las roderas generadas durante el ensayo.
Características:
* Movimiento de desplazamiento: el brazo se mueve y el carro está fijo.
* Recorrido de la rueda: 230 mm
* Velocidad de la rueda: variable de 20 a 30 ciclos/min
* Carga de la rueda: 705 N
* Rango de temperatura: ambiente a 80 °C, ± 0,5 °C
* Rango del transductor de profundidad de surco: 50 mm, precisión de 0,01 mm
* Moldes: no incluidos, se piden por separado
* Espesor de losa: ajustable de 40 a 100 mm en pasos de 10 mm
* Dimensiones totales (ancho x profundidad x alto): 1540 x 1020 x 1600 mm
* Peso aproximado: 600 kg
* PC y software: incluidos
Beneficios:
Evaluación completa del rendimiento del asfalto
Permite analizar tanto la resistencia a la formación de roderas como la susceptibilidad a la humedad, aspectos fundamentales para garantizar la durabilidad y estabilidad de pavimentos.
Configuración adaptable y versátil
Ofrece dos versiones de diseño:
* Acceso total al baño de agua
* Con puertas correderas transparentes, tapas protectoras y sistema automático de llenado y nivelación

Estructura robusta y funcional
Construido en acero con recubrimiento en polvo, con acceso visual al proceso gracias a puertas de policarbonato. Su diseño facilita el uso en laboratorios exigentes y entornos industriales.
Automatización para mayor eficiencia
Incluye un sistema motorizado de elevación que facilita el manejo del conjunto de ruedas al finalizar los ensayos, reduciendo tiempos y esfuerzo operativo.
Software y control por PC incluidos
El sistema incluye un ordenador con software especializado que permite configurar parámetros, controlar el ensayo y registrar datos en tiempo real para su posterior análisis y documentación.
