Presión Hidrostática

• Este equipo permite analizar y medir de forma directa el momento generado por el empuje de un fluido sobre una superficie plana, ya sea total o parcialmente sumergida. La superficie puede ajustarse en distintas inclinaciones para ampliar el rango de estudio.
•

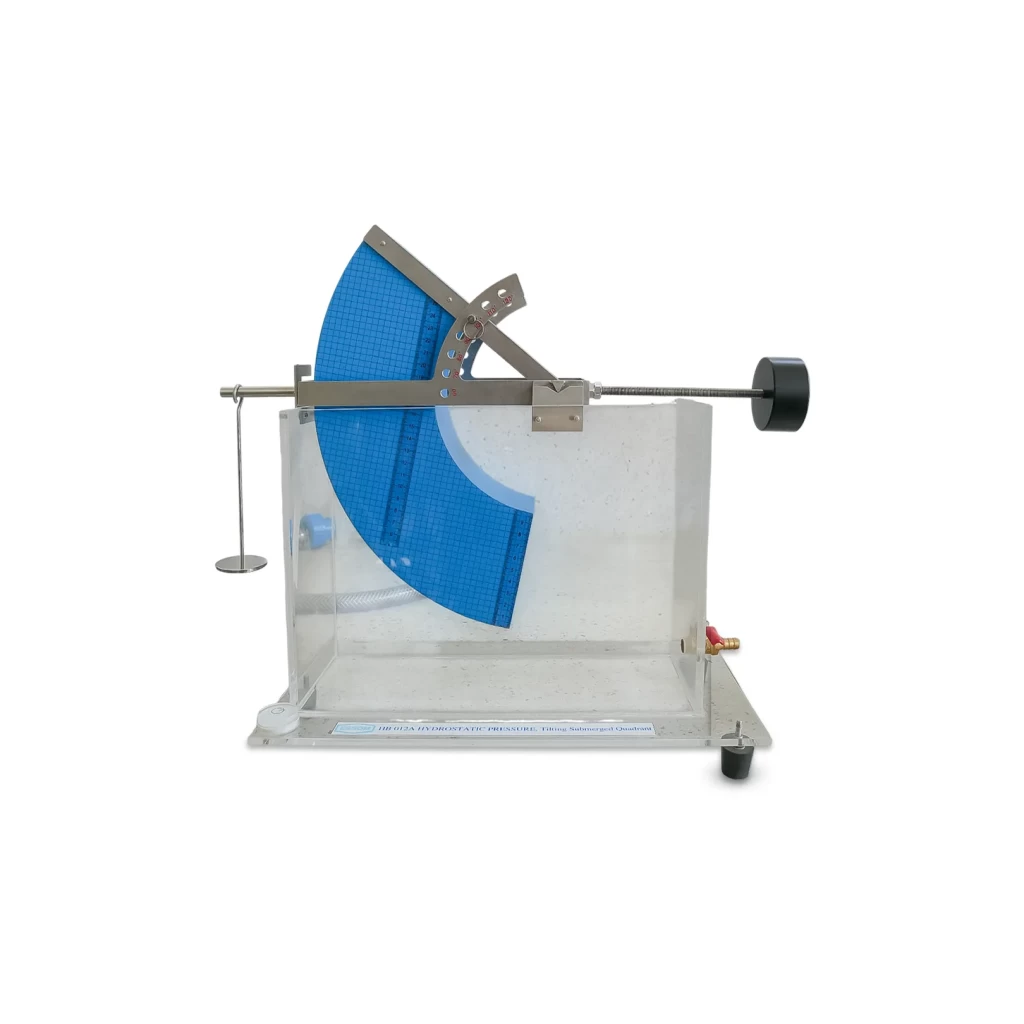

• El sistema está compuesto por un cuadrante de PVC montado sobre un eje de pivote alineado con su centro geométrico. La inclinación del cuadrante se regula mediante un brazo de equilibrio, que incluye un pasador de bloqueo para fijar la posición deseada. Una escala graduada en el cuadrante permite medir la profundidad de inmersión con precisión. Al sumergirse en agua, se generan fuerzas hidrostáticas que permiten realizar distintos ensayos experimentales.
•
• El brazo de equilibrio incorpora un contrapeso ajustable y un conjunto de pesas con soporte para equilibrar el sistema. Todo el conjunto se monta sobre un tanque de acrílico transparente, equipado con válvulas para controlar el nivel del agua y con bases niveladoras que facilitan su ajuste. Un nivel de diana garantiza la correcta alineación durante los ensayos.
•
• Ensayos posibles:
•
• * Determinación del centro de presión sobre superficies planas en posición vertical e inclinada.
• * Cálculo de la fuerza hidrostática resultante que actúa sobre dichas superficies.
•
  Características clave:
•
• * Radio interior del cuadrante: 100 mm.
• * Radio exterior: 200 mm.
• * Ancho: 75 mm.
• * Ángulo de inclinación: 0° a 30° en cualquier dirección.
• * Pesos: 1 lote.
•
• Beneficios:
•
• Medición directa y precisa del momento generado por el empuje de un fluido, ideal para análisis detallados en hidrostática.
•
• Superficie inclinable que permite estudiar el comportamiento del empuje en distintas orientaciones, ampliando las posibilidades experimentales.
•
• Escala graduada integrada para medir con precisión la profundidad de inmersión.
•
• Versatilidad experimental, permite realizar pruebas tanto en posición vertical como en planos inclinados.
•
• Válvulas y bases niveladoras que permiten un control eficiente del nivel de agua y una correcta alineación del equipo.
