Orificio Y Flujo De Chorro

• Este equipo está diseñado para analizar el comportamiento del flujo a través de orificios bajo condiciones de carga constante, permitiendo determinar los coeficientes de velocidad, descarga y contracción. Cuenta con dos orificios intercambiables de distinto diámetro y permite comparar la trayectoria del chorro real con la predicción teórica según la mecánica de fluidos. Funciona en conjunto con un banco hidráulico (no incluido), que suministra y mide el caudal de agua.
•

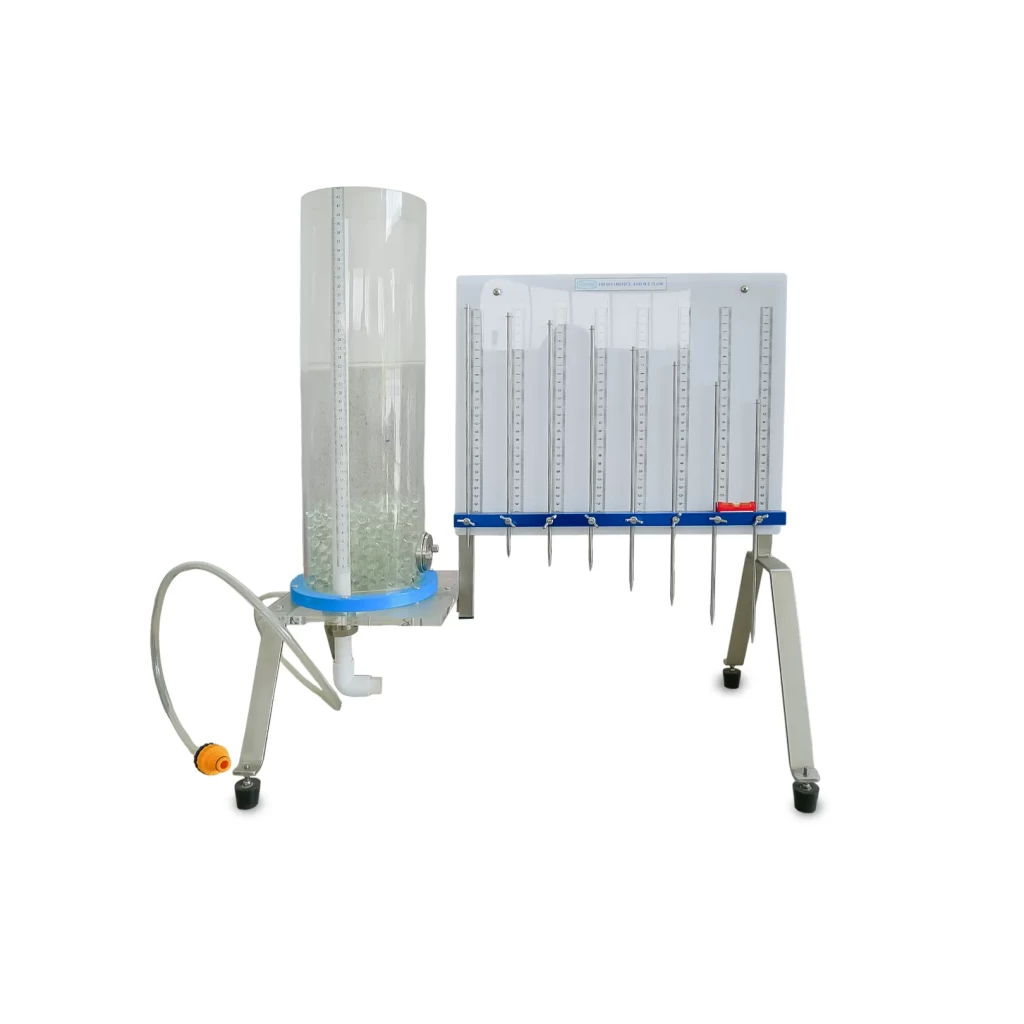

• El sistema incluye un cilindro acrílico transparente desmontable con un orificio afilado en la parte inferior de la pared lateral. Un rebosadero ajustable permite establecer diferentes niveles de carga, mientras que un conjunto de sondas con escala permite trazar con precisión la trayectoria del chorro. El equipo se apoya sobre bases ajustables y está equipado con un indicador de nivel para facilitar su alineación.
•
• Ensayos posibles:
•
• *  Comparación entre la velocidad de salida teórica y la medida experimental.
• *  Cálculo del coeficiente de descarga.
• *  Determinación de los coeficientes de velocidad y contracción.
• *  Análisis de la trayectoria del chorro y comparación con modelos teóricos.
•
• Características clave:
•
• *  Diámetro del orificio: 2 tamaños diferentes. 
• *  Sondas de trayectoria: 8, acero inoxidable. 
• *  Acrílico: 1 unidad. 
• *  Taza medidora: 1 litro.
•
• Beneficios:
•
• Versatilidad en pruebas: Incluye orificios intercambiables de distinto diámetro para ensayar diferentes configuraciones.
•
• Análisis detallado de trayectorias: Las sondas con escala permiten trazar la curva del chorro y compararla con modelos teóricos.
•
• Visualización clara del flujo: El cilindro acrílico transparente permite observar el comportamiento del chorro en tiempo real.
•
• Determinación precisa de coeficientes hidráulicos: Facilita el cálculo del coeficiente de descarga, velocidad y contracción bajo condiciones controladas.

Video:
