Marco De Flexión Duplex
En Stock
Estructura de alta rigidez especialmente diseñada para realizar ensayos de desplazamiento controlado en materiales de construcción de alto rendimiento, como el hormigón reforzado con fibras (HRF) y el hormigón proyectado. Su versatilidad permite evaluar diferentes tipos de probetas, incluyendo vigas, losas y paneles, con precisión y estabilidad en cada prueba.
- SKU: 21101
- Categorías Rocas y Concreto
- Este bastidor de ensayo ha sido diseñado con un innovador sistema de prueba dual: modo paralelo y modo ortogonal, que ofrece gran versatilidad para evaluar materiales avanzados de construcción.
- Modo paralelo – Alta rigidez estructural para materiales exigentes
- Especialmente indicado para ensayos de desplazamiento controlado en materiales como hormigón reforzado con fibras (FRC) y hormigón proyectado, donde la rigidez del bastidor es crítica para la precisión del resultado.
- Nuestro diseño supera ampliamente los estándares internacionales, que exigen una rigidez mínima de 200 kN/mm, alcanzando los 350 kN/mm. Esto es posible gracias a su arquitectura optimizada que mantiene la muestra perfectamente alineada con las vigas transversales, maximizando así el aprovechamiento de la rigidez estructural del sistema.
- Modo ortogonal – Ideal para muestras de gran longitud

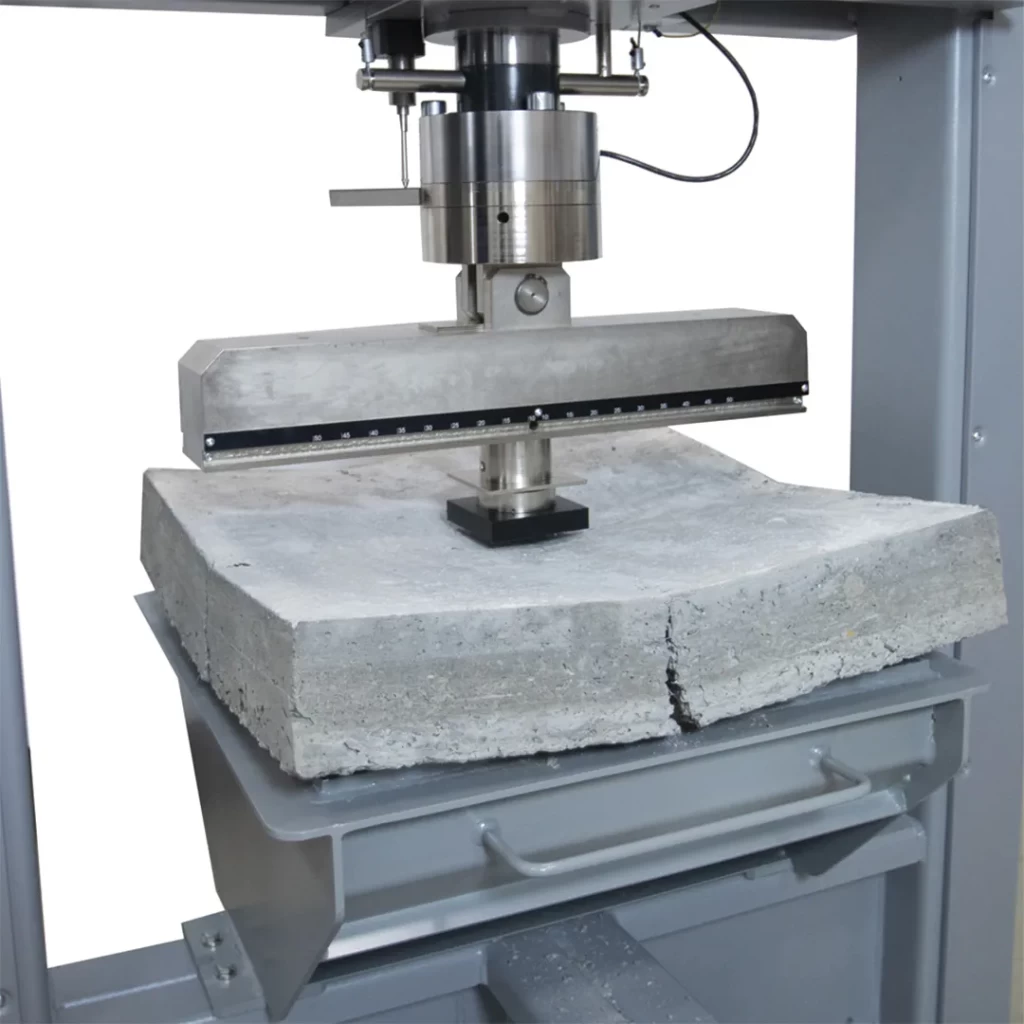

- Diseñado para alojar y ensayar probetas largas, este modo permite trabajar con elementos de hasta 880 mm de longitud, como losas, paneles y bordillos de hormigón. Su luz horizontal ampliada facilita la colocación y prueba de piezas de gran tamaño con total estabilidad.
- Características:
- * Capacidad máxima: 350 KN
- * Espacio libre horizontal: 900 mm
- * Máxima distancia vertical: 260 mm
- * Distancia entre rodillos superiores (ajustable): 100 a 200 mm
- * Distancia entre los rodillos inferiores (prueba paralela): 100 a 200 mm
- * Distancia entre los rodillos inferiores (prueba ortogonal): 150 a 800 mm
- * Recorrido del pistón: 130 mm
- * Dimensiones aproximadas: 1150 x 600 x 1550 mm
- * Peso aproximado: 520 kg
- Beneficios:
- Ideal para muestras de gran longitud
- Con un espacio horizontal de 900 mm, permite ensayar probetas de gran tamaño (hasta 880 mm), como losas, paneles y bordillos de hormigón, con total estabilidad.
- Ajuste flexible de configuración
- Incluye rodillos inferiores y superiores ajustables, adaptándose a distintos tamaños y geometrías de muestra, lo que facilita la configuración rápida de ensayos.
- Amplio recorrido de pistón
- El recorrido de 130 mm permite trabajar con desplazamientos adecuados para distintos tipos de pruebas, incluyendo aquellas que requieren deformaciones significativas.
- Versatilidad de ensayo
- Gracias a su sistema de prueba dual (modo paralelo y modo ortogonal), permite realizar múltiples tipos de ensayos en una sola estructura, adaptándose a diversos materiales y tamaños de probetas.
- Alta rigidez estructural certificada
- Diseñado para superar los estándares internacionales, ofrece una rigidez de 350 kN/mm, ideal para ensayos precisos en materiales avanzados como hormigón reforzado con fibras (FRC) y hormigón proyectado
- Cumple las normas internacionales
- ASTM C1550, ASTM C1609, ASTM C293, ASTM C78, EN 12390-5, EN 1339, EN 1340, EN 14488-5, EN 14651
