Equipo Electromecánico De Ensayos Universales

En Stock

Equipo de alta precisión y confiabilidad para ensayos de tensión, compresión, flexión, cizallamiento y fatiga en materiales metálicos y no metálicos. Controlada por computadora y compatible con normas internacionales (ASTM, ISO, DIN, entre otras), permite una operación intuitiva, análisis de datos y generación de reportes. Ideal para laboratorios, centros de I+D, universidades e industrias, con configuraciones personalizadas según cada aplicación.

SKU: 21103
Categorías Durómetros y Metales

Descripción

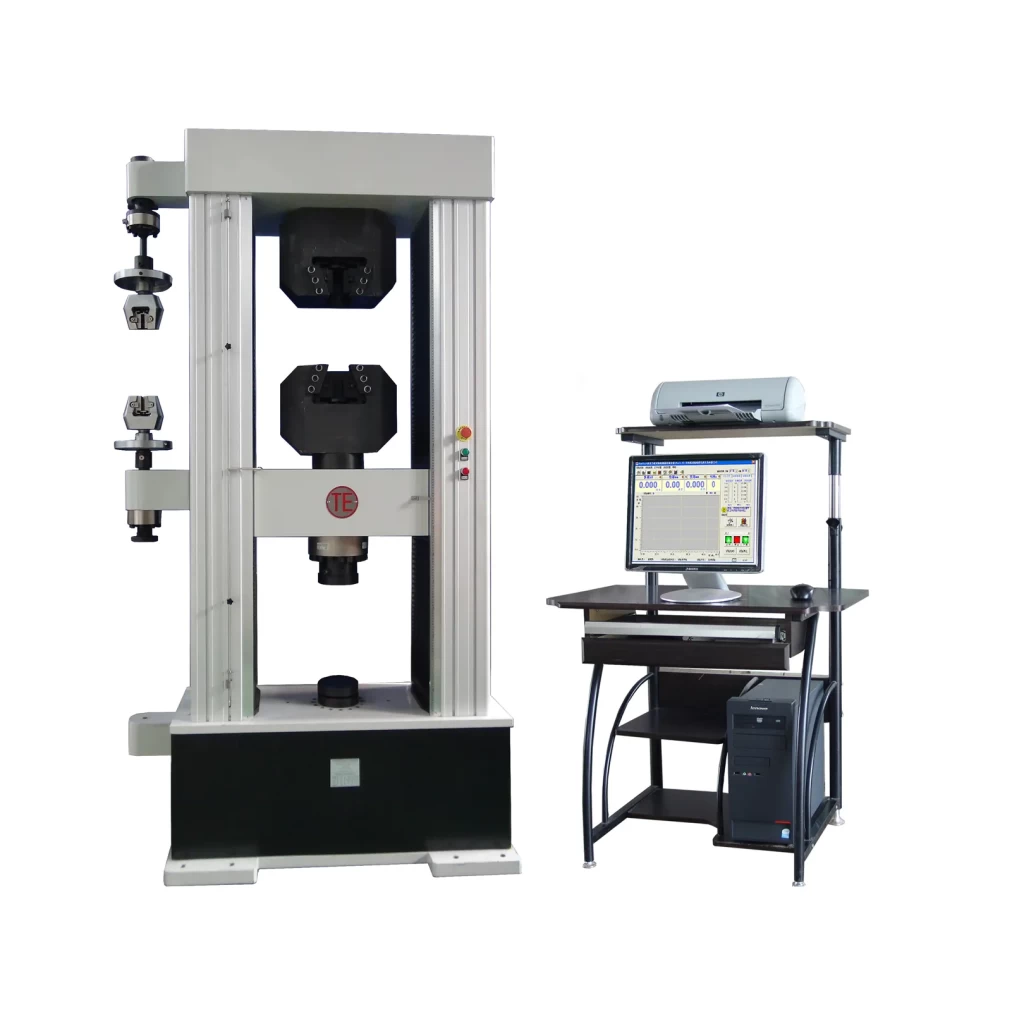

La serie WDW es una línea de máquinas universales de ensayo electromecánicas, controladas por computadora, diseñadas conforme a los más altos estándares internacionales (ASTM, ISO, DIN, EN, JIS, GB, GOST). Este equipo de alta precisión y confiabilidad está diseñado para realizar ensayos de tracción, compresión, flexión, cizalladura y fatiga de ciclo bajo en materiales metálicos y no metálicos.
Equipada con un sistema de control computarizado, PC e impresora, permite la visualización en tiempo real de curvas de ensayo, procesamiento de datos e impresión automática de resultados. La máquina puede configurarse con módulos de hardware y software específicos para diferentes materiales, como metales, textiles, caucho, plásticos, papel, entre otros, lo que la convierte en una solución versátil para laboratorios, universidades, centros de I+D y sectores industriales.
Versión Avanzada: WDW-S
La WDW-S representa la gama superior de esta serie, incorporando un bastidor de carga extremadamente robusto, un sistema de medición de carga de alta precisión y una plataforma de software modular intuitiva. Gracias a su amplia gama de accesorios y configuraciones personalizables, puede adaptarse a requerimientos de prueba específicos con soluciones optimizadas y asequibles.
Con más de 20 años de experiencia en el sector, TE ofrece sistemas de prueba totalmente personalizables, seleccionando cuidadosamente la estructura, controles, software y accesorios según las necesidades del cliente.
Normativas Cumplidas
Carga: ASTM E4, ISO 7500-1, EN 10002-2, BS 1610, DIN 51221
Medición de deformación: ASTM E83, ISO 9513, BS 3846, EN 10002-4
Seguridad: Cumple con las directivas CE aplicables: EN 50081-1, 73/23/EEC, EN 61010-1
Verificación del marco y alineación de muestras: ASTM E1012
Tipos de Bastidor de Carga
Según la capacidad y aplicación de prueba, se ofrecen tres configuraciones de bastidor:
* Columna única: Ideal para pruebas de baja capacidad en sectores como biomédico, textil y películas plásticas.
* Doble columna tipo mesa: Adecuado para caucho, plásticos, compuestos y metales de resistencia media, ofreciendo un área de prueba amplia.
* Tipo piso: Diseñado para ensayos de alta capacidad en materiales como metales, aleaciones y sujetadores de gran tamaño.
Cada bastidor está diseñado con un enfoque ergonómico para garantizar seguridad, reducir la fatiga del operador y maximizar la eficiencia. Las columnas de guía reforzadas, husillos de alta precisión y estructuras rígidas aseguran una alineación exacta y resultados consistentes.
Además, gracias a su motor servo de alto rendimiento y un sistema de control avanzado, es posible realizar pruebas de fatiga de ciclo bajo (formas de onda cuadrada y trapezoidal) a frecuencias menores de 0,5 Hz con total estabilidad.
Características:
* Carga máxima: hasta 600 kN
* Rango de medición de carga: 0.4%(1/250)~100%(1/1)FS
* Precisión de carga: ±0.5% Clase 0.5
* Precisión de deformación: ±0.5% Clase 0.5
* Resolución de posición: 0.006 µm
* Precisión de posición: ±0,01 mm o 0,05%
* Velocidad: desde 0.0005 mm/min hasta 1500 mm/min
* Precisión de velocidad: ±0,1 % establecida
* Velocidad máx. plena carga: hasta 1500 mm/min
* Carga máx. a plena velocidad: hasta 50/100 Kn
* Espacio ensayo vertical: hasta 1500 mm
* Recorrido total travesaño: hasta 1290 mm
* Espacio entre columnas: hasta 590 mm
* Espacio máx. tracción: hasta 900 mm
* Espacio máx. compresión: 1350 mm
* Mordaza ancho x alto: hasta 70x90 mm
* Plato de compresión: Φ100 mm
* Rodillo doblado: hasta 100x420 mm
* Rigidez axial bastidor: hasta 700 kN/mm
* Alimentación eléctrica: Monofásica 220V/110V o Trifásica 380V/220V
* Potencia: máximo 7.5 kW
* Dimensiones: hasta 1260x1020x2650 mm
* Peso aproximado máximo: 5000 kg
Beneficios:
Cumplimiento normativo internacional:
Diseñado conforme a estándares internacionales (ASTM, ISO, DIN, EN, JIS, GB, GOST), lo que garantiza resultados válidos y confiables en cualquier parte del mundo.
Control computarizado avanzado
Integración total con PC e impresora, con software intuitivo para controlar ensayos, visualizar curvas en tiempo real, procesar datos y generar reportes automáticamente.
Configuración modular personalizable
Disponible en versiones de columna única, doble columna tipo mesa o tipo piso, según la capacidad requerida y la aplicación de prueba.
Alta capacidad de carga y velocidad
Modelos disponibles con carga máxima de hasta 600 kN y velocidad de desplazamiento del travesaño de hasta 1500 mm/min, incluso a plena carga.
Resultados consistentes y repetibles
Gracias a su bastidor de alta rigidez (hasta 700 kN/mm) y componentes de precisión, se garantiza una alineación exacta durante todo el proceso de prueba.
