Coeficientes De Arrastre De Partículas

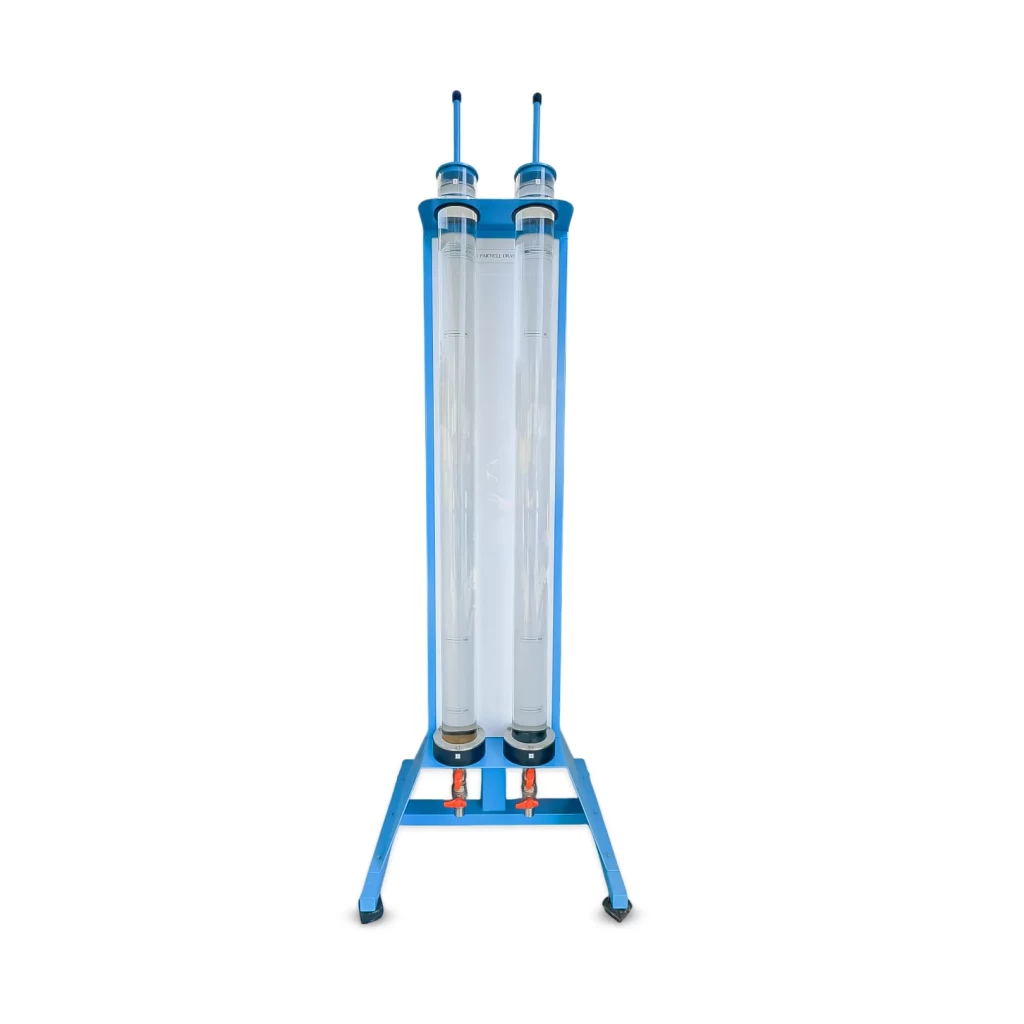

• Este equipo está diseñado para investigar el comportamiento de partículas en un fluido, analizando su arrastre bajo diferentes números de Reynolds. El experimento consiste en dejar caer una partícula dentro de una columna vertical de líquido y medir su tiempo de caída entre dos puntos. La sección transversal de las partículas no excede el 1% del diámetro del tubo. El sistema incluye una variedad de partículas con diferentes tamaños, densidades y formas aerodinámicas.
•
• El equipo cuenta con una guía en la parte superior del tubo que minimiza las perturbaciones del líquido, mientras que las válvulas ubicadas en la parte inferior facilitan la eliminación de las partículas con mínima pérdida de fluido. El panel trasero es translúcido y retroiluminado, lo que permite observar con claridad el movimiento de las partículas durante el experimento.
•
• Ensayos posibles:
•
• *  Medición del coeficiente de arrastre de esferas a diferentes números de Reynolds.
• *  Análisis del efecto de la forma de la partícula en su velocidad de caída y el coeficiente de arrastre.
• *  Estudio del impacto de la separación de la capa límite en el movimiento de las partículas.
• *  Exploración de la similitud dinámica.
• *  Determinación de la viscosidad del fluido mediante el análisis de caída de partículas.
•
• Características clave:
•
• *  Tubos de vidrio: 2 unidades cada una.
• *  Top de tubo con guías: 2 unidades.
• *  Esferas de bolas: 5 diámetros y materiales diferentes.
• *  Objeto aerodinámico: 2 unidades, fabricadas en acero inoxidable.
• *  Retroiluminación LED: 2 unidades.
• *  Cronómetro: 1 unidad.
• *  Fuente de alimentación: 220 V, 1 fase, 60 Hz (otras opciones disponibles bajo pedido).
•
• Beneficios:
•
• Precisión en la medición: Permite la medición exacta del tiempo de caída de partículas, lo cual es crucial para calcular el coeficiente de arrastre y realizar un análisis preciso de la viscosidad del fluido.
•
• Versatilidad de partículas: Incluye esferas con diferentes diámetros y materiales, lo que posibilita realizar experimentos variados y estudiar cómo diferentes tamaños y formas afectan el movimiento de las partículas en el fluido.
•
• Observación clara y precisa: El panel retroiluminado y translúcido facilita una visualización clara del comportamiento de las partículas durante los experimentos, mejorando la precisión en la recolección de datos.
•
• Reducción de interferencias: La guía en la parte superior del tubo minimiza las perturbaciones del fluido, lo que permite obtener resultados más consistentes y fiables.
•
• Fácil manipulación de partículas: Las válvulas en la parte inferior del sistema permiten una fácil eliminación de las partículas con mínima pérdida de líquido, lo que asegura que los experimentos se realicen de forma eficiente.
