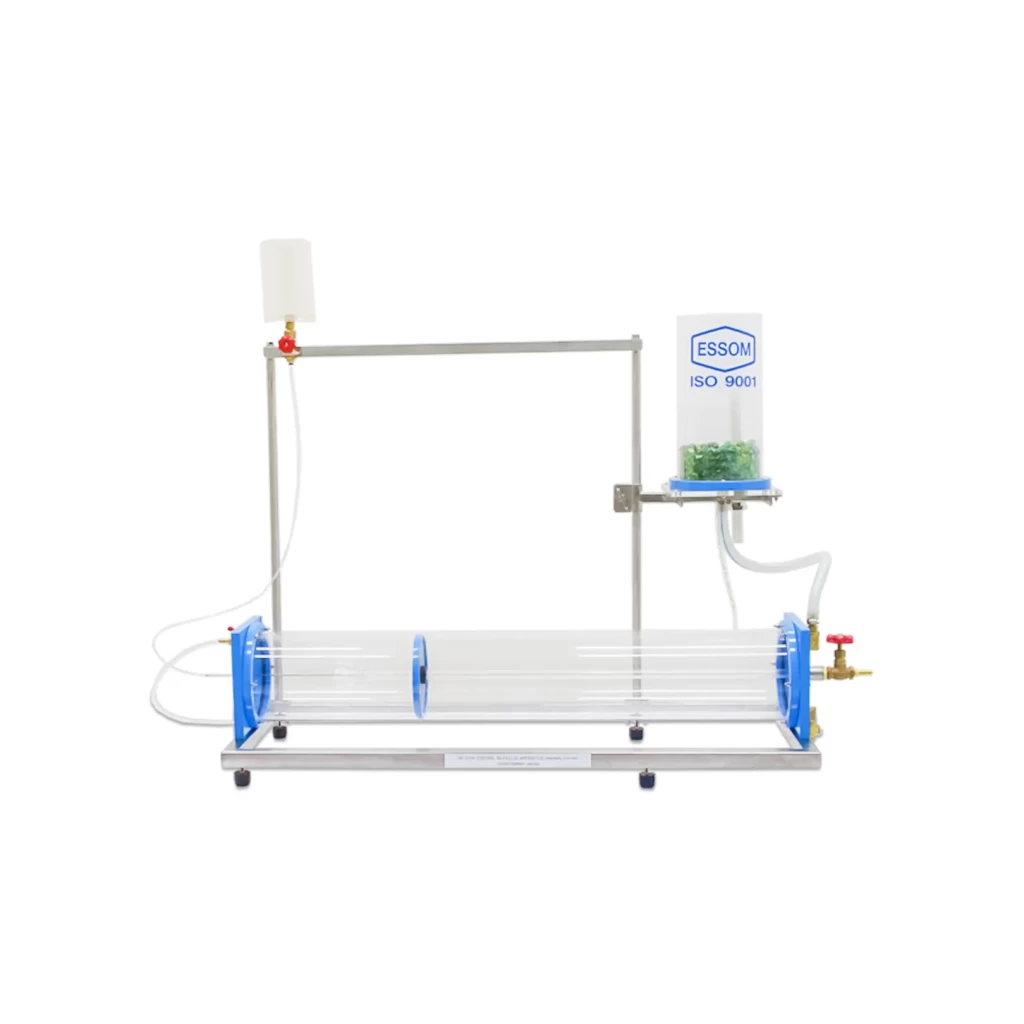

Aparato Osborne Reynolds

• Este sistema está diseñado para ilustrar visualmente los tres regímenes de flujo —laminar, transicional y turbulento— tal como lo describió Osborne Reynolds. Requiere el uso de un banco hidráulico (se vende por separado) que suministra el flujo de agua y permite medir el caudal con precisión.
•
• El equipo cuenta con un tanque acrílico transparente y desmontable, dividido en dos secciones. El agua ingresa por la base de una mitad mediante un difusor y un elemento calmante que estabiliza el flujo. La otra sección contiene un tubo de rebose ajustable con salida inferior. Desde el tanque, el agua fluye hacia una carcasa horizontal transparente con una entrada tipo campana conectada a un tubo de ensayo. El caudal a través del tubo se regula con una válvula de salida. Un sistema de inyección de tinte, ubicado en la entrada de campana, permite observar claramente el comportamiento del flujo dentro del tubo.
•
• Ensayos posibles:
•
• *  Observación de flujos laminares, transicionales y turbulentos.
• *  Identificación del número de Reynolds crítico para cada régimen.
•
• Características clave:
•
• *  Cilindro de acrílico: 1
• *  Longitud de la tubería de prueba: 720 mm
• *  Depósito de tinte: 1
• *  Taza medidora: 1 litro
•
• Beneficios:
•
• Visualización clara y didáctica: Permite observar de forma directa los tres tipos de flujo (laminar, transicional y turbulento), facilitando la comprensión de conceptos clave en mecánica de fluidos.
•
• Diseño transparente y funcional: El tanque y carcasa acrílicos ofrecen visibilidad total del flujo, ideal para fines educativos y demostrativos.
•
• Determinación precisa del número de Reynolds: Permite identificar el punto crítico de cambio entre regímenes de flujo, reforzando el aprendizaje teórico con práctica real.
•
• Sistema de inyección de tinte integrado: Mejora la visualización del comportamiento del flujo dentro del tubo de ensayo.
