Aparato De Perdida En Tuberia
En Stock

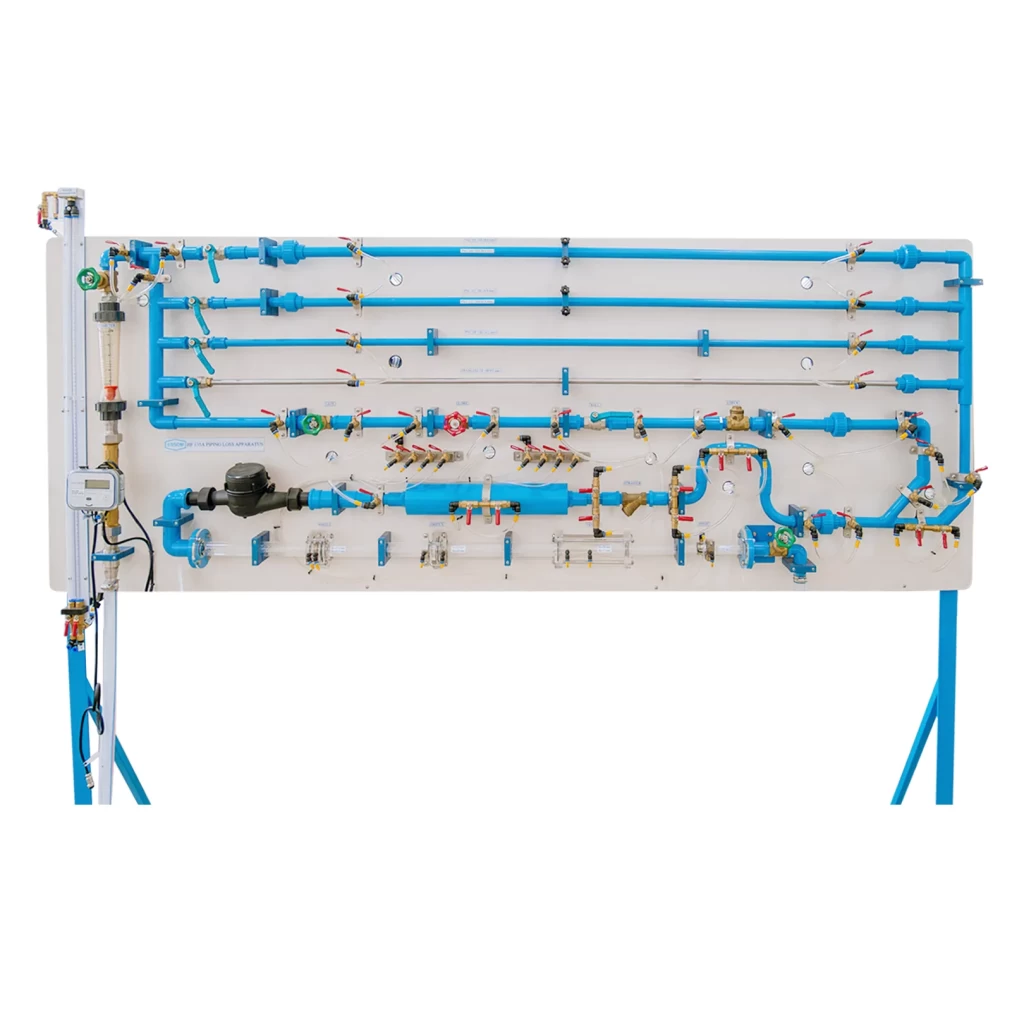

Equipo compacto diseñado para analizar pérdidas por fricción en tuberías, accesorios y válvulas, así como para determinar coeficientes de descarga en dispositivos de medición de flujo. Montado sobre un resistente marco de acero con panel impermeable, permite realizar mediciones precisas de presión diferencial y caudal. Funciona en conjunto con un banco hidráulico o una fuente externa de agua (no incluidos).
- SKU: 21085
- Categorías Hidráulica, Fluidos
- Este equipo permite analizar de manera integral las pérdidas de carga por fricción en tuberías, accesorios y válvulas, así como determinar los coeficientes de descarga de dispositivos de medición de flujo primario bajo distintos caudales.
- Todos los componentes están organizados sobre un panel impermeable montado en un resistente bastidor de acero con bases niveladoras. El equipo debe conectarse a un banco hidráulico (no incluido) o a una fuente externa de agua con presión suficiente.
- La medición de pérdidas por fricción se realiza a través de la caída de presión, mientras que los coeficientes de descarga se calculan combinando datos de caudal y presión diferencial. El caudal se obtiene mediante un medidor de agua y cronómetro, y la presión diferencial se registra con manómetros convencionales y diferenciales. Las tomas de presión se conectan fácilmente mediante válvulas de bola de conexión rápida y mangueras flexibles que se enlazan a un sistema de colectores, permitiendo cambiar de medición sin necesidad de desconectar los componentes.
- Ensayos posibles:
- * Pérdidas por fricción en tuberías rectas a diferentes caudales
- * Pérdidas por fricción en accesorios, válvulas, expansiones y contracciones bruscas
- * Análisis de pérdidas en dispositivos de medición de caudal y comparación de coeficientes de descarga
-
Características clave:
- Dispositivos de medición de caudal primario:
- * Plásticos transparentes
- * Tubo Venturi
- * Placa de orificio
- * Tubo de Pitot
- Componentes de pérdida por fricción:
- * Tubos lineales de PVC: 3 diámetros diferentes
- * Tubo lineal de acero inoxidable: 1
- * Válvulas (puerta, globo, bola y cheque): 1
- * Curvas de radio corto: 2
- * Curvas de radio largo: 2
- * Codo regular: 1
- * Codos de 45°: 2
- * 45° Y: 1
- * Otros componentes (Sección en T, filtro en línea, expansión y contracción repentinas)
- Instrumentos de medición:
- * Caudal: Contador de agua con cronómetro
- * Presión diferencial: Manómetro de presión diferencial
- * Presión estática: Manómetro de agua con bomba de aire manual
- Beneficios:
- Análisis integral de sistemas hidráulicos: Permite estudiar pérdidas de carga por fricción en diversos componentes como tuberías, válvulas y accesorios, así como evaluar dispositivos de medición de caudal.
- Versatilidad en los ensayos: Incluye múltiples componentes (rectos, curvos y con variaciones geométricas) que permiten realizar diversos tipos de pruebas en un solo equipo.
- Medición precisa y directa: Equipado con instrumentos como manómetros, contador de agua y cronómetro para obtener datos confiables de presión y caudal.
- Fácil operación y cambio de mediciones: Gracias a las válvulas de bola de conexión rápida y al sistema de colectores, se puede cambiar de componente sin desmontar mangueras ni interrumpir el ensayo.
