Aparato De Golpe De Ariete

En Stock

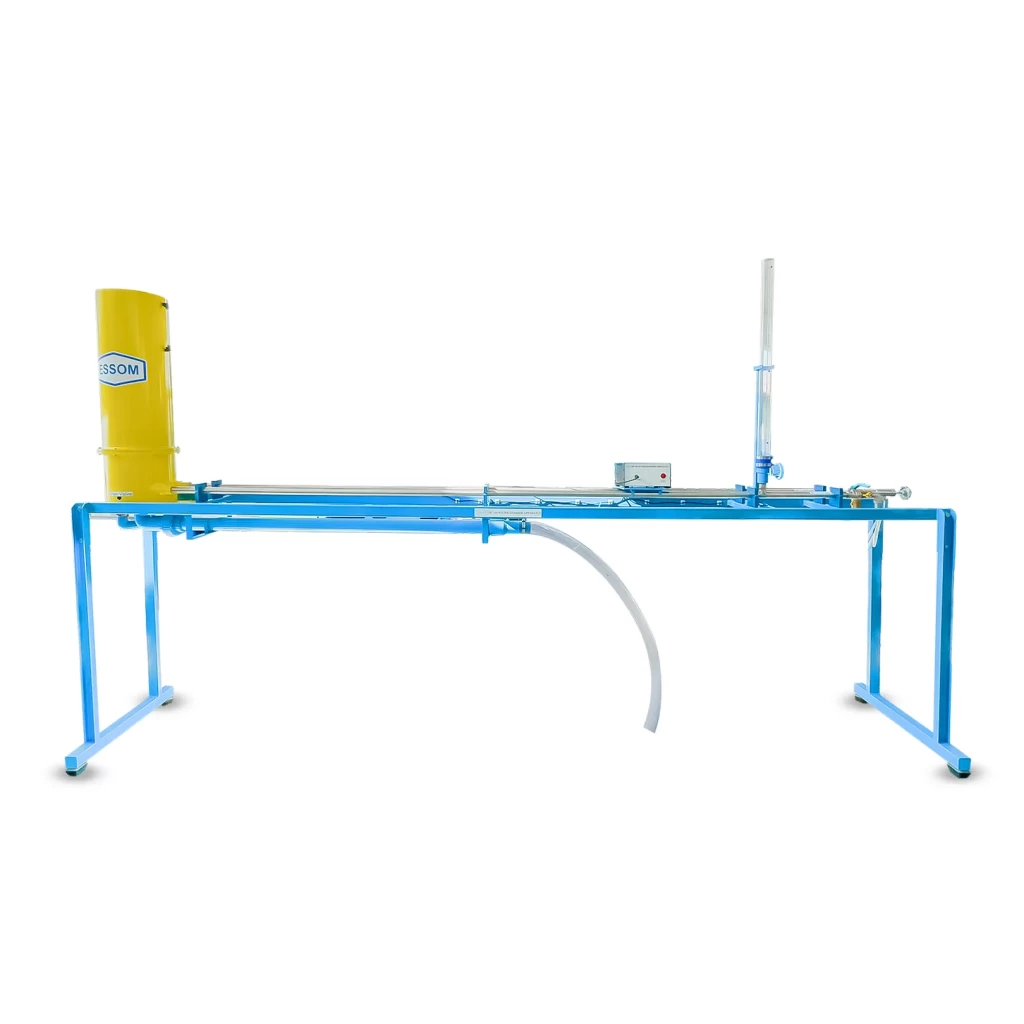

Dispositivo didáctico para demostrar el aumento de presión y el fenómeno del golpe de ariete en tuberías mediante válvulas de cierre lento y rápido, con visualización en eje acrílico transparente y sensores de presión. Requiere banco hidráulico (no incluido).

SKU: 21061
Categorías Hidráulica, Fluidos

Descripción

Este equipo permite analizar de forma experimental los efectos del aumento de presión en sistemas de tuberías, incluyendo el fenómeno del golpe de ariete. Utiliza dos tuberías rectas independientes conectadas a un tanque de carga constante para simular condiciones reales de flujo.
El sistema incorpora un eje de acrílico transparente que permite observar visualmente los cambios graduales de velocidad y presión durante el cierre lento de la válvula. Para el análisis del golpe de ariete, cuenta con una válvula de cierre rápido y dos sensores de presión estratégicamente ubicados —uno cerca de la válvula y otro a mayor distancia—, lo que permite registrar el aumento súbito de presión y visualizarlo mediante software en un computador (no incluido).
Este equipo está diseñado para operar junto con un banco hidráulico (se adquiere por separado).
Ensayos posibles:
* Análisis de sobretensiones y oscilaciones en sistemas de sobrepresión.
* Medición de pérdidas por fricción entre el tanque de carga y el eje de compensación.
* Registro de perfiles de presión durante el golpe de ariete y comparación con resultados teóricos.
* Cálculo de la velocidad del sonido en un fluido contenido en una tubería.
Características clave:
* Tanque de carga constante: 1 unidad.
* Tuberías de suministro
* Oleada de agua: Tubería de acero inoxidable con eje de acrílico transparente, válvula de cierre lento y control de flujo.
* Golpe de ariete: Tubería de acero inoxidable con válvula de cierre rápido.

* Medición de presión: Sensores integrados en la tubería de golpe de ariete.
* Software para visualización y análisis de datos por ordenador (suministrado por separado).
* Fuente de alimentación: 220 V, 1 fase, 60 Hz. Otras fuentes de alimentación están disponibles bajo pedido.
* Función WiFi para registro de datos y/o visualización en tiempo real de forma remota en teléfono inteligente (iOS y Android).
Beneficios:
Comprensión visual del fenómeno hidráulico: Gracias al eje de acrílico transparente, permite observar directamente los efectos del cambio de velocidad y presión durante la operación.
Análisis preciso del golpe de ariete: Equipado con una válvula de cierre rápido y sensores estratégicos, permite registrar y analizar el aumento súbito de presión en tiempo real.
Versatilidad experimental: Permite realizar una variedad de ensayos clave como oscilaciones en sistemas de sobrepresión, pérdidas por fricción, perfiles de presión y velocidad del sonido en fluidos.
Conectividad moderna: Compatible con WiFi para registro remoto de datos y visualización en teléfonos inteligentes (iOS y Android), facilitando el monitoreo y la enseñanza interactiva.
Integración con software educativo: La interfaz permite conectar el equipo a una computadora para análisis detallado mediante software (no incluido), ideal para entornos académicos o de investigación.
Diseñado para simulaciones realistas: Incluye un tanque de carga constante y tuberías de acero inoxidable que reproducen condiciones hidráulicas reales.
Complemento perfecto para laboratorios técnicos: Funciona con un banco hidráulico (no incluido), lo que lo convierte en un módulo especializado para prácticas avanzadas en mecánica de fluidos.
Construcción robusta y duradera: Materiales resistentes como acero inoxidable y componentes de precisión que garantizan un uso prolongado en entornos educativos exigentes.
