Aparato De Flujo Laminar
En Stock
Dispositivo didáctico que permite visualizar patrones de líneas de corriente en flujo laminar bidimensional entre placas horizontales, con placa superior transparente y sistema de inyección de tinte. Requiere banco hidráulico (no incluido).
- SKU: 21062
- Categorías Hidráulica, Fluidos
- Este sistema permite el estudio visual del flujo laminar en dos dimensiones, facilitando la comprensión de los patrones de líneas de corriente. Está diseñado para utilizarse en conjunto con el banco hidráulico HB100 o HB100N (se adquieren por separado), que proporciona el suministro y medición de caudal necesarios.

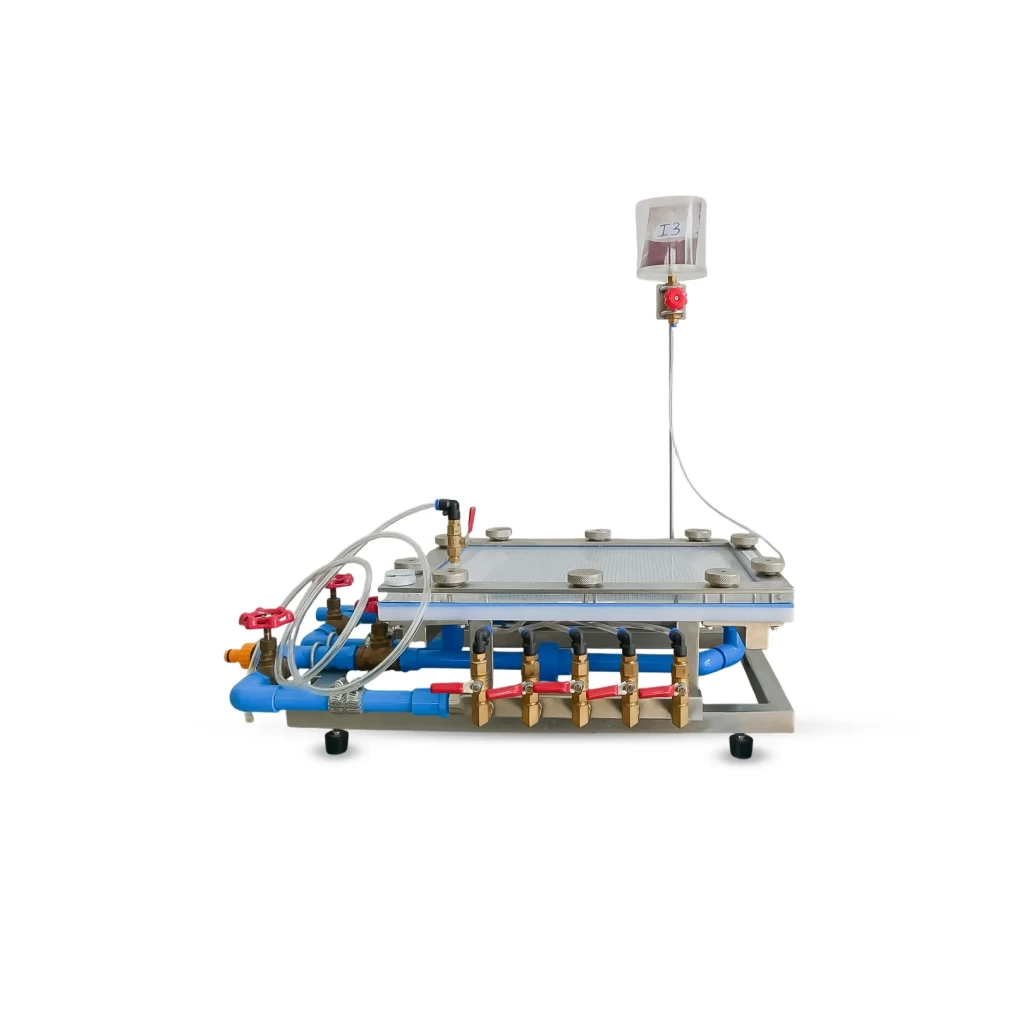

- El equipo consta de dos placas horizontales selladas en los bordes laterales. La placa superior es transparente y cuenta con una rejilla integrada que mejora la observación del flujo; además, es desmontable para facilitar la inserción o retiro de modelos. La placa inferior posee microorificios conectados mediante válvulas a una fuente de agua y a un drenaje. El agua fluye desde un difusor en un extremo hacia el desagüe en el otro, mientras que una serie de orificios en el extremo de entrada permite la inyección controlada de tinte desde un depósito, generando líneas de corriente claramente visibles.
- La unidad se apoya sobre soportes con tornillos niveladores y nivel de burbuja integrado, lo que garantiza una alineación precisa.
- Ensayos posibles:
- * Visualización y análisis de patrones de flujo laminar en dos dimensiones.
- * Estudio de interferencias y comportamiento del flujo alrededor de obstáculos.
- Características clave:
- * Tamaño del canal: 260 mm de ancho x 360 mm de largo.
- * Sumideros/Fuentes: 5 puntos.
- * Depósito de tinte: 1.
- * Número de líneas de corriente: Más de 15.
- * Modelos fabricados en caucho: Círculos, Rectángulos, Perfiles aerodinámicos, Orillas del canal.
- Beneficios:
- Visualización clara de patrones de flujo laminar: El diseño con una placa transparente y rejilla integrada facilita la observación detallada de las líneas de corriente en flujo laminar, mejorando la comprensión del comportamiento de los fluidos.
- Versatilidad en experimentos: Permite realizar múltiples ensayos, como el análisis de interferencias y el comportamiento del flujo alrededor de obstáculos, lo cual es esencial para estudios avanzados de dinámica de fluidos.
- Precisión en las mediciones: Los soportes con tornillos niveladores y nivel de burbuja integrado aseguran una alineación precisa, garantizando resultados experimentales consistentes.
- Control total del flujo: Gracias a los micro orificios y válvulas que permiten inyectar tinte de forma controlada, los usuarios pueden generar líneas de corriente nítidas y fácilmente observables para un análisis más detallado del flujo.
- Modelos intercambiables: El equipo incluye modelos de caucho de diversas formas (círculos, rectángulos, perfiles aerodinámicos y orillas del canal), permitiendo simular una variedad de condiciones y estudiar cómo el flujo interactúa con diferentes geometrías.
- Fácil integración con bancos hidráulicos: Diseñado para trabajar en conjunto con los bancos hidráulicos, proporcionando una solución completa para estudiar flujo y caudal de agua.
- Ideal para enseñanza y demostraciones prácticas: Perfecto para laboratorios educativos, permitiendo a los estudiantes experimentar de manera visual con el flujo laminar y comprender conceptos clave de la mecánica de fluidos.
